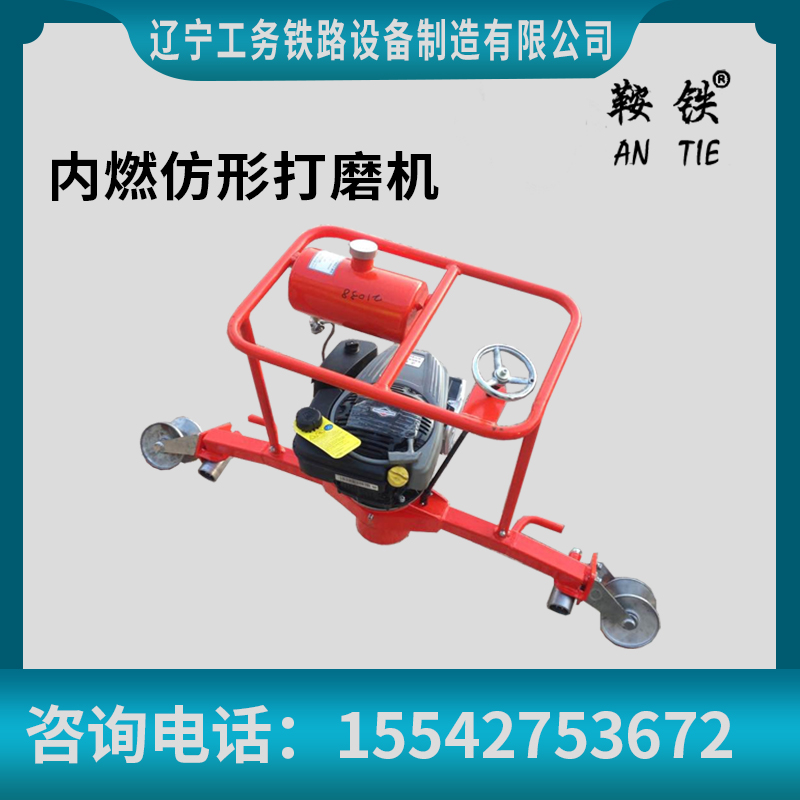

鞍铁内燃仿形打磨机铁路养路器材附图

世间成事，不求其绝对圆满，留一份不足，可得无限美好。

主要技术性能及参数

1.内燃机：美国科勒发动机，功率：6.5马力

2.转速：3600r/min

3.丝杆纵向行程：0-250mm，导杆横向行程：±350mm，旋转角度：±33°

4.砂轮尺寸：150×75×55(mm)

5.整机质量：50kg

6.外形尺寸：1000×500×730(mm)

7.可通用于43-75kg/m的各种型号钢轨

内燃仿形打磨机是以6.5马力美国科勒汽油机作为动力。用A型三角带(内周长787mm)，通过传动系统带砂轮进行磨轨作业，以汽油机为动力(回转运动)，传递给杯型砂轮使其产生回转运动，同时通过一个能转的手轮来调整砂轮的进给量，从而达到打磨钢轨的目的。

操作几点说明：

1. 内燃仿形打磨机主要用于焊接后的打磨和外轮廓整体打磨，恢复钢轨断面形状。

2. 操作内燃仿形打磨机人员可一次完成轨顶和侧面的打磨。

3. 内燃仿形打磨机作业时的位置灵活可变，从水平到垂直。

4. 打磨砂轮轴线保持与钢轨轴线垂直。

5. 滚轮和导向轮要紧贴钢轨外轮廓，以保证在任何位置时打磨机的导向，滚轮以钢轨作基准，形成仿形，保证轨顶和轨侧的打磨。

咨询电话：四零零-八七二三-六六八

胡经理15541273142

网址：www.lngwtl.com

鞍铁内燃仿形打磨机铁路养路器材附图

我公司主要生产以下型号的钢轨打磨机：

DM-1.1钢轨断面打磨机、NCM-4.8磨轨机、DM-1手持式钢轨断面打磨机、NM-180B手持钢轨除锈机、CS-1钢轨除锈机、DMG-2.2电动磨轨机、QDM-4.0内燃道岔打磨机、DMG-4.4钢轨打磨机、FMG-4.4II仿形打磨机、NMD-4钢轨飞边打磨机、FMG-4.4钢轨打磨机、DM-750手持式钢轨端面打磨机、GM-2.2电动磨轨机、NM-III磨轨机、内燃手持式打磨机。
