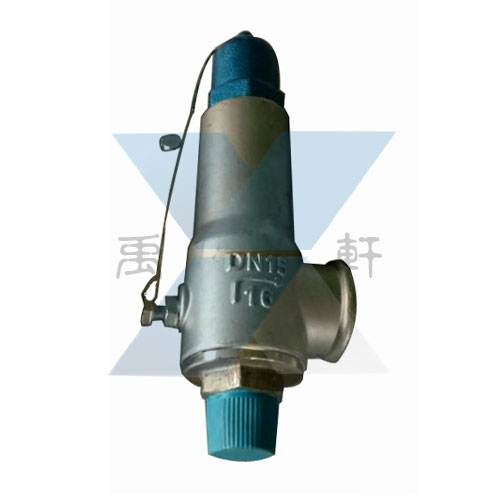

A22Y-16/25/40/64P,R不锈钢弹簧全启式安全阀用途
A22H弹簧全启式安全阀为铸铁型材料结构,A22H-64C簧全启式安全阀为铸钢材料结构，此类铸铁和铸钢材料安全阀主要适用于工作温度≤200℃的空气、蒸汽水、氮 氢混合气等介质的设备和管路上。A22Y-16P不锈钢弹簧全启式安全阀密封结构为Y型硬质合金密封，适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

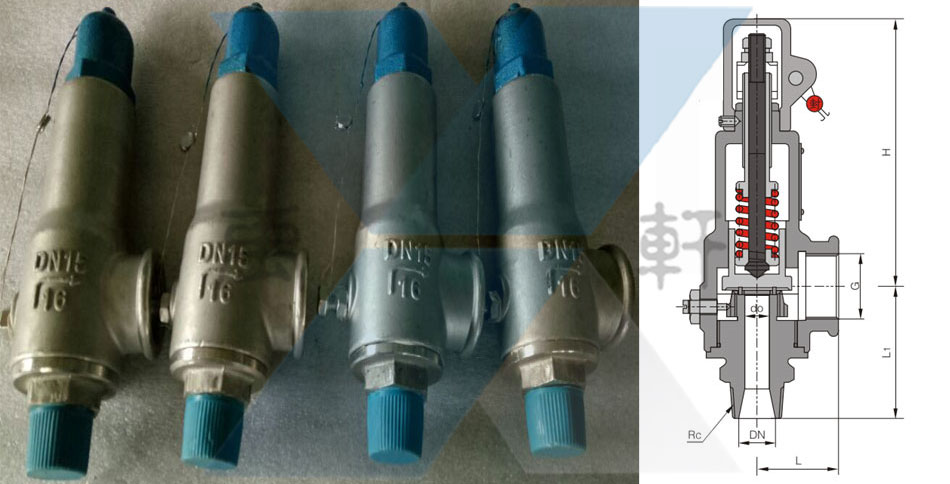

A22Y-16P不锈钢弹簧全启式安全阀主要连接尺寸
|
公称通径 DN(mm) |
do |
R |
L |
Li |
G |
~H |
|
15 |
10 |
1/2" |
37 |
65 |
3/4" |
140 |
|
20 |
12 |
3/4" |
40 |
67 |
1" |
150 |
|
25 |
15 |
1" |
45 |
78 |
11/4" |
158 |
|
32 |
20 |
11/4" |
60 |
90 |
11/2" |
215 |
|
40 |
25 |
11/2" |
67 |
105 |
2" |
225 |
|
50 |
32 |
2" |
78 |
115 |
21/2" |
234 |
|
65 |
40 |
21/2" |
110 |
140 |
3" |
370 |
|
80 |
50 |
3" |
110 |
156 |
4" |
370 |
