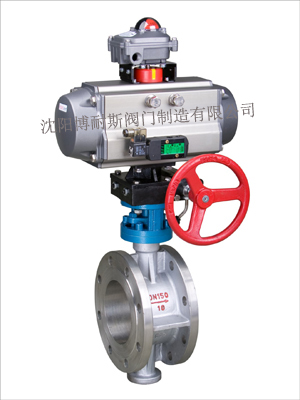

D643H16C-气动带手动蝶阀产品说明书资料介绍
博耐斯D643H16C-气动带手动蝶阀设计三偏心原理，开启密封即分离，关闭接触即密封，因此密封严密，密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、耐腐蚀、使用寿命长的特点。阀门轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装，过流面积大，流阻系数小，流通能力强抗老化、抗辐射、经久耐用。广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用
特点
1、金属硬密封蝶阀三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、蝶板密封面堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重密封，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
024-62657366
性能参数性能参数
公称通径DN（mm）
50-1200
公称压力PN(MPa)
1.0
1.6
2.5
公称压力
(MPa)
强度试验
1.5
2.4
3.75
密封试验
1.1
1.76
2.75
材料材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
密封圈
不锈钢
填料
聚四氟乙烯、柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-40℃～200℃
执行器
型号
GT或AW系列
气源压力
0.3-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
GB12221
GB9113
GB9131
GB13927
特点
1、金属硬密封蝶阀三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、蝶板密封面堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重密封，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
4、大规格蝶板绗架结构，强度高，过流面积大，流阻小
5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
024-62657366
性能参数性能参数
| 公称通径DN（mm） | 50-1200 | ||||||
|---|---|---|---|---|---|---|---|
| 公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | ||||
|
公称压力 (MPa) |
强度试验 | 1.5 | 2.4 | 3.75 | |||
| 密封试验 | 1.1 | 1.76 | 2.75 | ||||
| 材料材料代号 | C | P | R | ||||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
| 密封圈 | 不锈钢 | ||||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |||
| 适用温度 | -40℃～200℃ | ||||||
| 执行器 | 型号 | GT或AW系列 | |||||
| 气源压力 | 0.3-0.7MPa | ||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | |||
