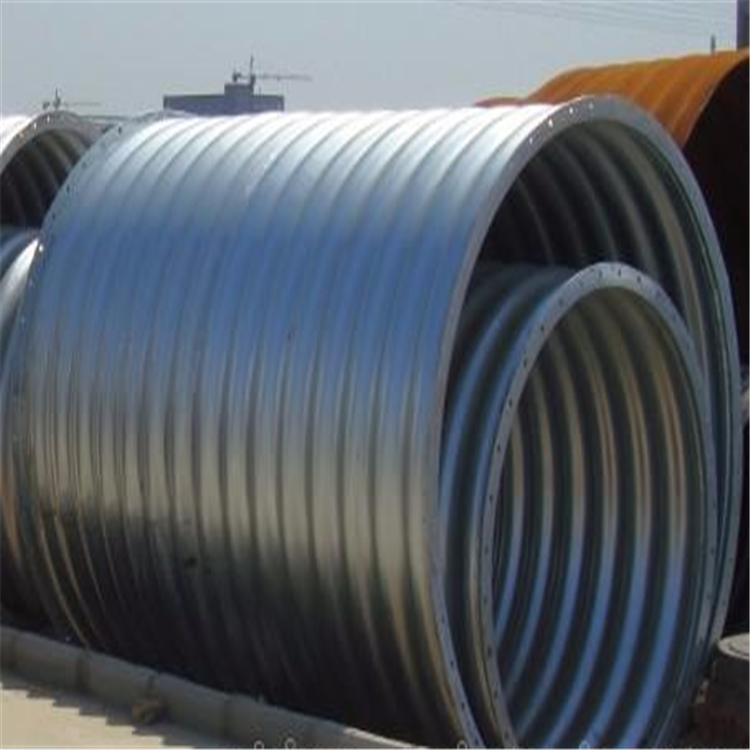

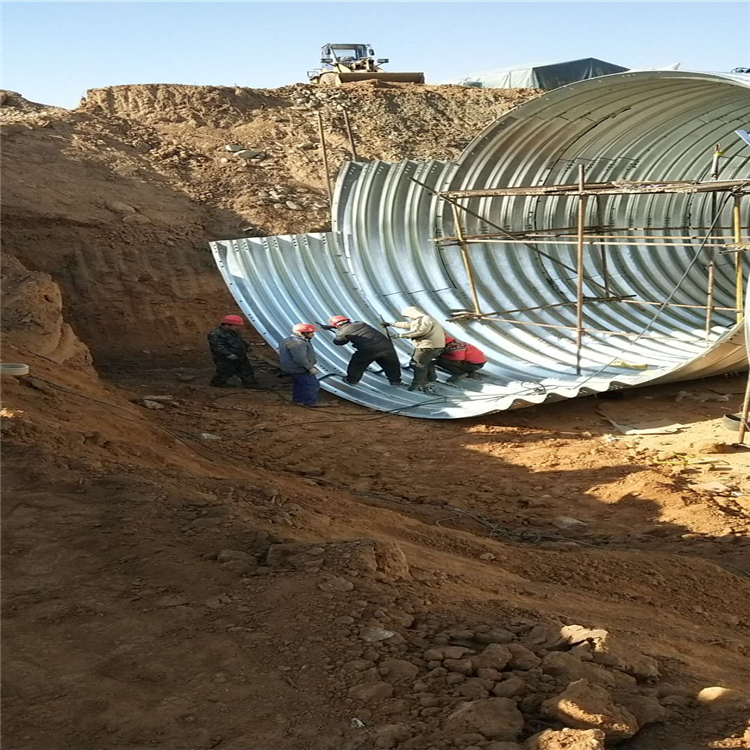

热浸镀锌钢波纹涵管施工  拼装钢制波纹管排水

金属波纹涵管技术标准

1 钢板材质:Q235或SS400热轧钢板

2 钢板厚度:2.5mm-12mm

3 按组装形式分:整装型和拼装型

4 填土高度:1.5-60m

5 管径:0.5m-12m

6 波形参数:波距P*波深D (单位mm)125*25，75*25，200*55, 150*50, 230*64， 300*110, 380*140，400*150

7 防腐处理:热浸镀锌大于等于84um;二次防腐(一般为增涂沥青)

8执行标准:依据JTT 791-2010 公路涵洞通道用波纹钢管(板)标准生产

9 压力级别:0.1-6.0mpa

10抗集中载N(KGF)100N变形量不大于0.2%

11 抗均匀 载(KGF)，变形量不大于0.1D

12 垂直泄露:不漏浆

13 轴向拉伸N(KGF) 2450N波纹管不损坏

14 抗弯曲试验 R=300时不漏浆

15 外观:外观清洁，无孔洞，咬口无开裂，无脱扣
