1  用途：

   该设备能完成清理不锈钢件、铸锻毛坯件、焊接件、热处理件、冲压件及机加件的粗糙表皮、氧化皮、残盐和毛刺等工作，能用作涂、镀前的处理工作。

2  设备组成

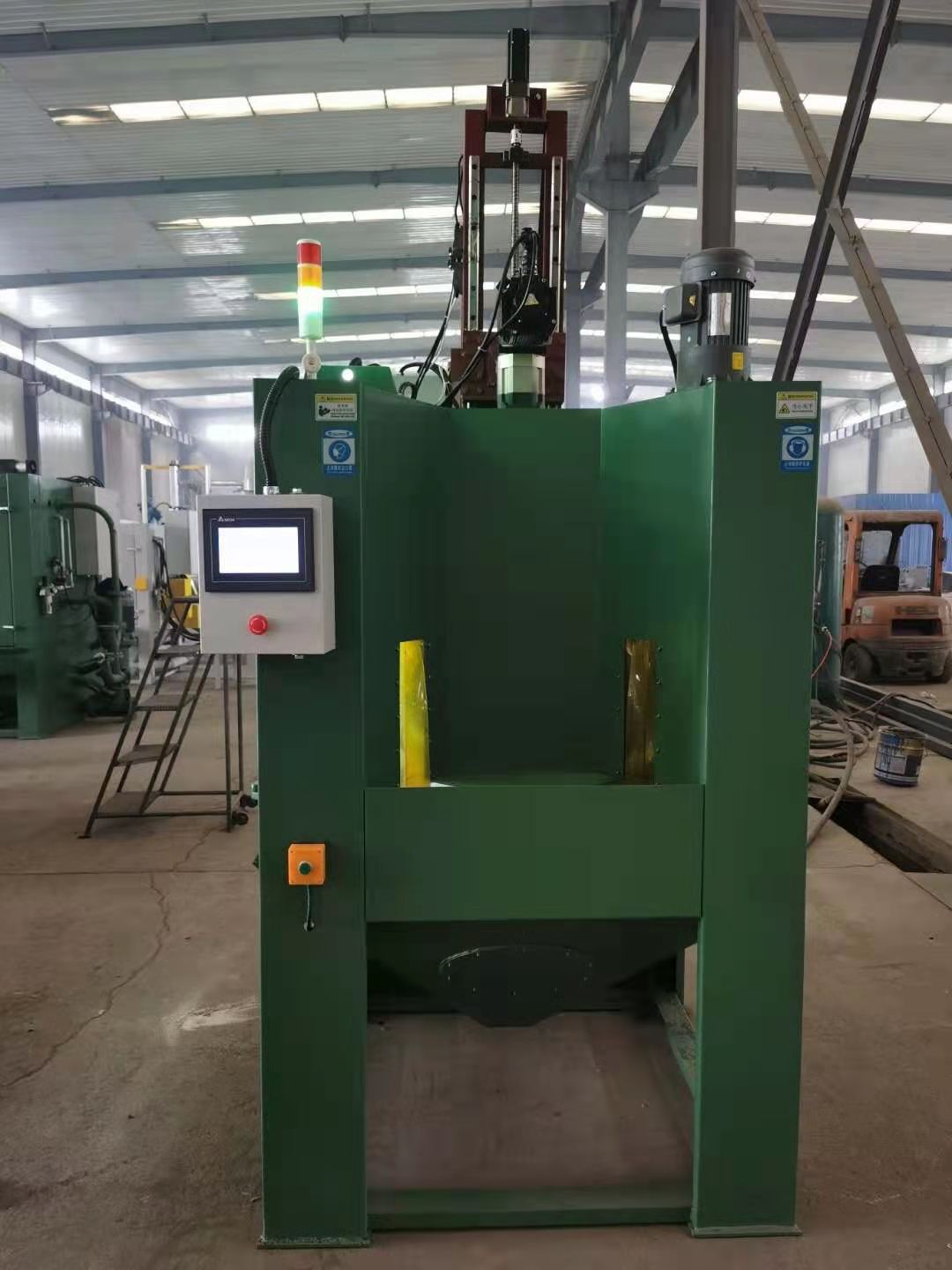

   本机由主机、外导轨、收砂器及分离器等组成，用以完成液体喷砂的基本操作及喷砂后的辅助工作。

3  主要技术数据

3.1电器系统：

   磨液泵电机  功率：11kw，，三相 380 V，50Hz

   照明装置  两组3×20w荧光灯，交流220v，50Hz

   总耗电量  约11kw

   电源  三相 380 V，50Hz动力电源

   注: 应预埋钢管，将电源引至主机电器箱下部。

3.2压缩空气：

   用户应自备压缩空气源。

   压力：0.5～0.7MPa

   单枪耗气量：约1.5立方米/分

3.3喷枪：

   1把PQ-6喷枪（手动），4把PQ-1（摆动），喷嘴直径：12.5mm。

本机具有四把摆动喷枪，其扇面摆扫运动是由装置在机舱顶部的一个带阀带开关组合气缸来实现的。气缸活塞杆的直线往复运动通过摆扫装置的旋臂转化为绕固定立轴作摆角运动。设计最大旋摆角度为60°，相当于气缸活塞行程220mm(气缸标准行程为250mm)。改变组合气缸上磁性开关的位置，则可以改变摆动枪组动作的范围；调节组合气缸上的消声排气节流阀，则可以改变摆动枪组动作的速度。摆动枪组可以方便地通过控制面板上的旋钮予以接通或关闭。在固枪支杆上分别刻有30、45、60、90度的刻度。以方便调整喷枪对零件的角度。
