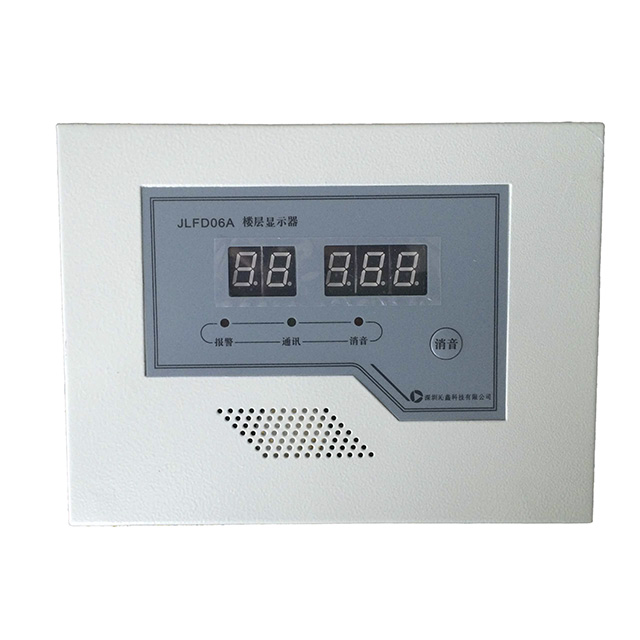

JLFD06A型火灾显示盘

简介

JLFD06A型火灾显示盘是可以安装在楼层或独立防火区内的数字式火灾报警显示装置,放置在每个楼层或分区内,用于显示本楼层或分区内的火警情况。区域内探测器等器件报警时,显示盘发出声光报警信号并指示出报警区域和部位代号。

主要特性及技术指标：

◆接在无极性二总线上,需要主机提供DC24V电源；

◆先进的三防处理工艺，有效抵御潮湿、霉变、盐雾等的侵蚀；

◆四个拨码开关，设置楼层，地址范围；

◆数码管显示报警区域号和地址号

◆工作电压：DC24V；

◆使用环境：温度-10～+50℃、相对湿度5%～95%（无凝露）；

◆外形尺寸：长20cm，宽15cm，高3cm ；

布线与安装

   火灾显示盘上有5位数码管,左面二位用于显示楼层或区域号,右面三位用于显示地址号或者部位号。一般采用壁挂安装,安装火灾显示盘之前,请断开所有电源；显示盘安装好后,打开机箱门,进行接线。其中,L1,L2为总线端子,接到本层或本防火分区的探测器智能回路总线上,二总线不分极性；V+,GND为24V电源端子,接到控制器的24V电源上,有极性,注意不要接反。

    接好线后,要对火灾显示盘进行编码及显示方式设定。
