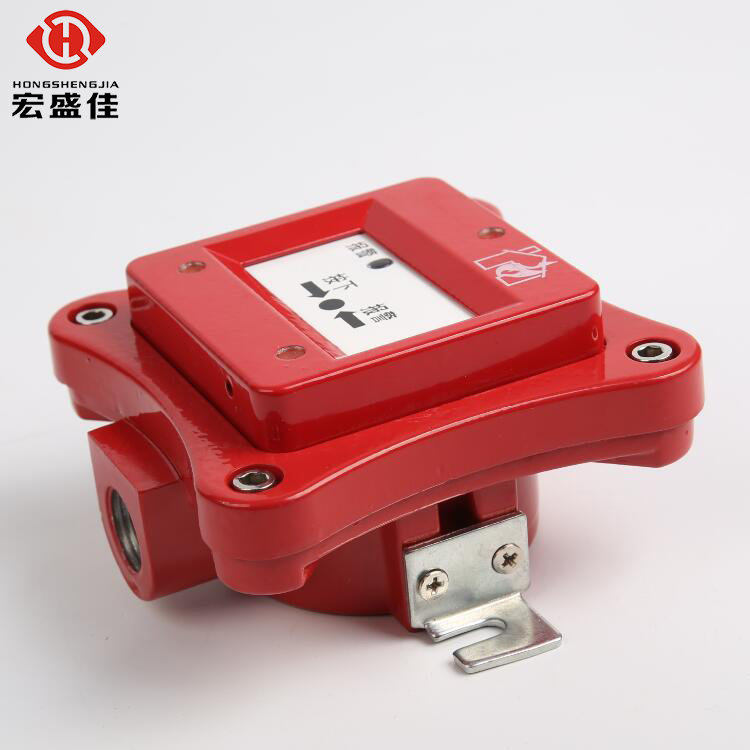

防爆消防火灾手动报警按钮/防爆认证CT6等级产品概述

   HASB-3防爆火灾手动报警按钮（简称按钮）为非编码开关型按钮，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，当人工确认火灾事故发生后，按下此按钮，即可向火灾报警控制器发出报警信号。

产品参数

防爆形式：隔爆型

防爆标志：ExdⅡCT6

工作电压：DC24V(指示灯电源)

触点容量：0.5A（触点容量可按用户要求设计）

触点数量：1个常开触点(可根据用户要求 设计两个触点,常开、常闭任选）

防护等级：IP65

使用环境：温度：－20℃～＋50℃；相对湿度：≤95％ 不结露； 大气压力：80kPa～110kPa

进线口径：M22×1.5（G1/2  G3/4  M20*1.5）

重量：I型：1.1 kg

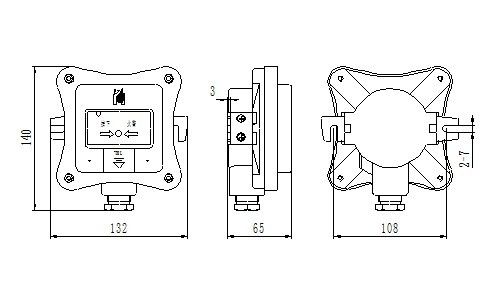

防爆手动报警按钮产品尺寸图

产

防爆手动报警按钮产品接线图

接线：松开按钮盖的固定螺钉，将电缆线分别接在接线端子上（见下图）。连线接好后，将按钮盖与体装好。

D、D为DC24V电源（无极性）；A、A为无源输出触点
