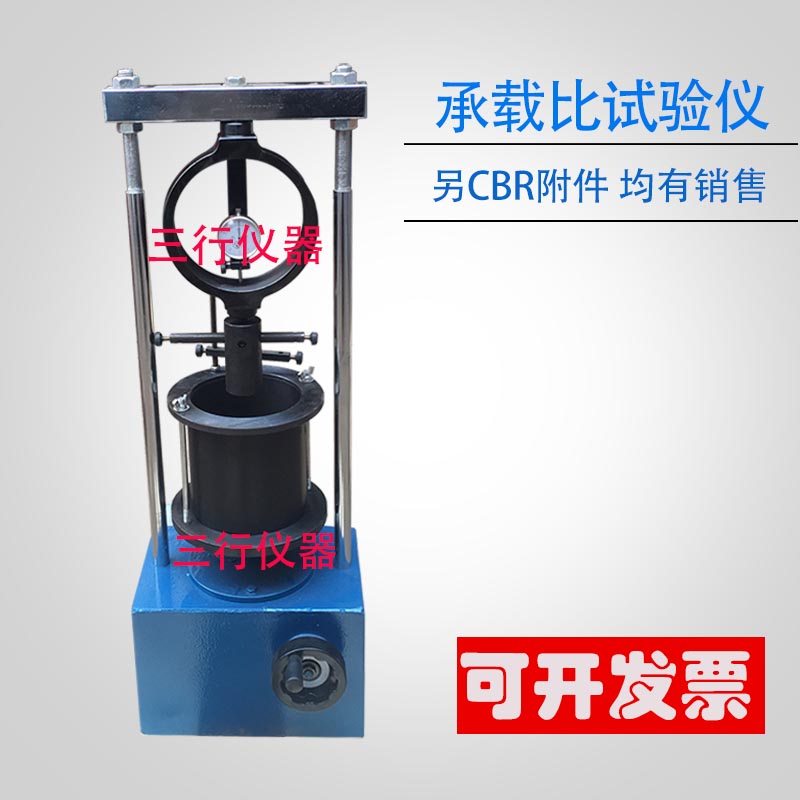

一、CBR-1室内承载比试验仪用途

CBR-1型承载比试验仪适用于各种土和混合料（粒径小于40mm的土）在规定的试筒模内压实后进行承载比试验以确定所设计的路面、路面基层，底基层，路基材料层的承载能力，是土工试验必配仪器之一。本仪器符合国家标准（GB/T50123-1999）及交通部标准（JTJ051-93）。

二、CBR-1室内承载比试验仪主要参数

1、最大载荷：30KN，50KN（可选）

2、载荷速度：1.0mm/min；1.25mm/min

3、贯入杆：Φ50mm * 100mm

4、工作台：Φ170mm

5、工作台行程：50mm

6、试件模：Φ152mm *170mm（120、166）

7、仪器尺寸：310 * 310 * 930mm (L * W * H)

8、仪器重量：122Kg





1、取三份试料，按含水量制备3个试件，都要取样测定含水量。

2、击实成型后，试件不宜高出试筒10mm。

3、取下铁环，用修土刀削平试件，称重。将试筒放在多孔板拧紧，在多孔板上加4块荷载板。将试筒和多孔板一起放入水槽安装百分表并读取初读数，将水注入水槽至试件上部大约25mm。浸泡4昼夜后读取百分表终读数，取出试件静置15min，卸荷载板和多孔板及滤纸。

4、将浸泡终了的试件放在CBR承载比试验仪或路面材料强度试验仪的升降台上，调整偏球座，使贯入杆与试件顶部全面接触，在贯入杆周围放置块荷载板。

5、先在贯入杆施加45N的荷载，将测力和测变形百分表的指针归零。

6、加荷使贯入杆以1~1.25mm/min的速度压入试件，记录测力计的某些整读数的贯入量，注意使贯入量为2.5mm时有5个以上的记录。

7、当试件5mm的贯入量大于2.5mm的贯入量时应重做，还是同样时以5mm的贯入量为准。

八、CBR承载比计算公式

1、计算贯入量为2.5mm时的承载比

CBR2.5=P÷7000×100

CBR2.5 —贯入量为2.5mm时的承载比，%

P—单位压力，kPa

7000—贯入量为2.5mm时的标准压力，kPa

2、计算贯入量为5mm时的承载比

CBR5=P÷10500×100

CBR5 —贯入量为5mm时的承载比，%

P—单位压力，kPa

10500—贯入量为5mm时的标准压力，kPa
