可加工直径范围为16－40mm的钢筋。

滚丝轮与加工钢筋直径的关系：（注：75°角60°角均可）

、钢筋夹紧结构

钢筋夹紧是利用正反螺纹丝杠旋转带动夹紧钳滑动自定心式完成的。

2、螺纹头加工

将钢筋加紧，剥肋滚丝头转动并作轴向进给完成螺纹加工。剥肋滚丝头转动是由主电机经减速机以50转/分的转速完成。进给由操作员半动受柄经齿轮、齿条带动减速机及剥肋滚丝头沿滑杠运动完成。

3、滚丝轮

滚扎螺纹的滚丝轮，由三件组成，可互换安装，滚扎螺纹一次成型。滚丝轮采用螺旋升角技术，更易上丝。

4、进、退刀

开启主电机按钮，电机带动减速机及剥肋丝头转动，操作员板动手柄进给，螺纹加工完成时，行程开关触板压下形成开关按钮，延时后反转退回起事位置并自动停机。

本机主要特点：

1、设计合理，使用维护方便，更换.仅需5分钟。

2、.采用自动开合结构，钢筋一次装夹，30秒完成丝头加工，效率高

3、采用滚丝轮冷轧工艺，钢筋丝头加工“模具化”，精度高，合格率100％。

4、不切削钢筋母材，丝头强度高于母材强度。

5、适用范围广，可加工Ф16-Ф40mm的HRB335级和HRB400级带肋钢筋。用途

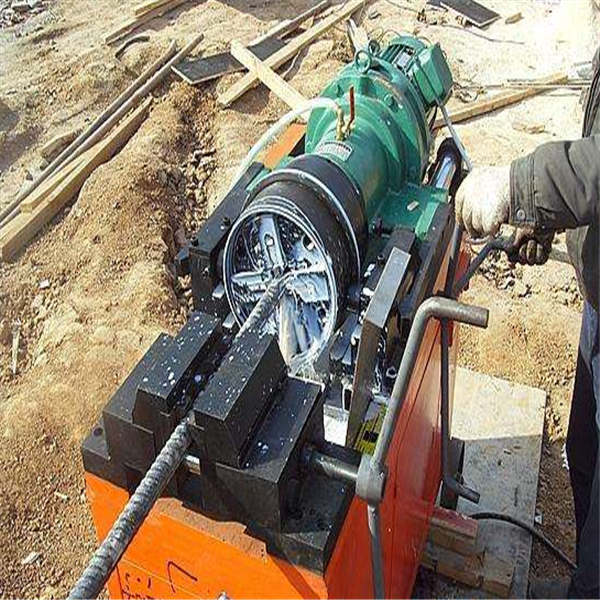

HSG-40型钢筋直螺纹滚丝机。主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径16-40mm的HRB335和HRB400级带肋钢筋。

二．特点

HSG-40型钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。

既可加工正扣螺纹，也可加工反扣螺纹。

本机操作简单、结构紧凑、工作可靠，具有独特的.自动开合机构。

可加工直径范围为16－40mm的HRB335和HRB400级钢筋。

三．结构

HSG－40型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑板、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。

四．主要技术参数

1．加工钢筋直径范围：φ16-φ40mm

2．主电机功率：4.0 KW

3．配用电源：三相380V 50Hz

4．主轴转速：40-62r／min

5．螺纹加工长度：80mm

6．重量：560kg
