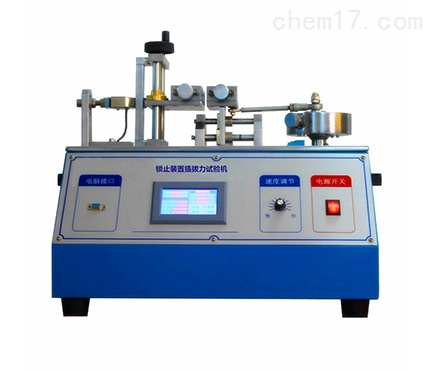

充电桩插头锁止装置插拔力试验机能够满足GB/T20234.1-2015标准中第7.3、7.4章节试验要求，本机采用伺服电机传动，PLC智能控制，适用于新能源充电车辆插头、车辆插座之间锁止装置和插头插座连接器之插入力及拔出力测试。

充电桩插头锁止装置插拔力试验机可用于以下测试项目：

1、充电桩连接插头插座单孔插拔试验

2、充电桩连接插头插座插拔力试验

3、充电桩连接插头插座插拔寿命试验

4、充电桩连接插头插座保持力试验

5、充电桩连接插头插座正向力测试（Normal Force）

6、各种压缩，拉伸破坏强度试验

7、端子耐荷重试验

8、端子或连接器阻抗

9、充电桩连接插头插座锁止结构试验。

——主要技术参数：

试验力值：100N～2000N可预置

单位切换：kgf,N,Lb,gf

荷重分解度：1/250,000

荷重精度：±0.5%

荷重zui小显示：0.01gf,0.01kgf

位移zui小显示：0.001mm

测试速度：0.01~200mm/min 或600mm/min

速度精度：±0.5%

马达：AC伺服马达

机台尺寸：360x270x950mm

重量：70kg

电源：AC 220V 50Hz 或指定

设备特点:

1、充电桩连接插头插座插拔寿命衰减曲线分析的测试、 连接器整排插拔测试、保持力测试、连接器产品的插入力与位移量、及拔出力与位移量测试、连接器单孔插拔试验、连接器测试；、一般压缩、拉伸破坏试验

2、可打印储存图形（插拔位移曲线图，寿命曲线图，检查报表）

3、测试资料储存于硬盘（每一笔资料皆可储存，不限次数）

4、测试条件皆可由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）

5、检验报表抬头内容可随时修改（中英文皆可）

6、检验报表可转档至EXCEL.WORD做编辑

7、标准配备：测试机台主体1台、 控制系统（联想笔记本电脑、附送佳能喷墨式彩印表机、鼠标及电脑锁1件）、 Window系统插拔控制操作软件壹套、荷重元1个、夹嘴1套、X-Y移动台1个、 整排插拔用自动求心装置（多功能夹治具）、单 孔插拔自动求心装置（单支圆夹治具）、 单PIN保持力测试专用夹具、专用夹具

充电桩插头插座锁止装置插拔力试验机能够满足GB/T20234.1-2015标准中第7.3、7.4章节试验要求，本机采用伺服电机传动，PLC智能控制，适用于新能源充电车辆插头、车辆插座之间锁止装置和插头插座连接器之插入力及拔出力测试。
