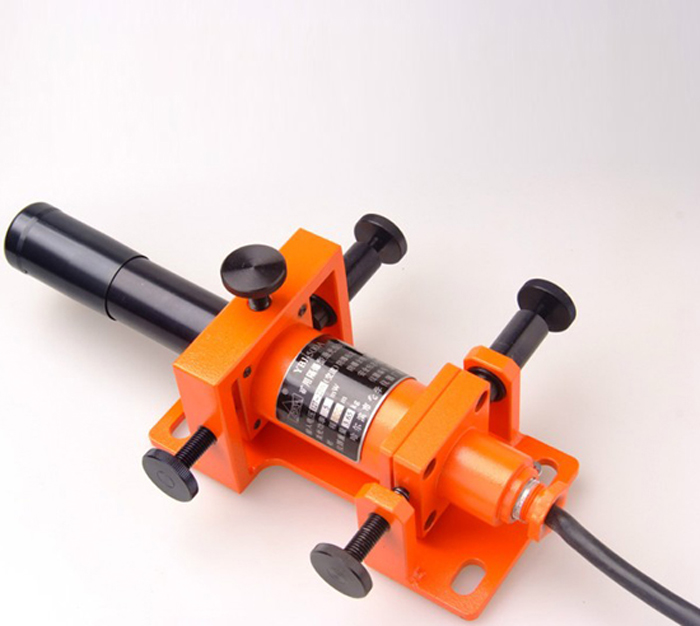

哈光煤矿专用隔爆型激光指向仪YBJ-500A

该系列产品主要应用于 用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位。

一、概述

1．产品特点

哈光煤矿专用隔爆型激光指向仪YBJ-500A是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。

2．执行标准

GB3836-2010 MT870-2000 Q/HGY22-2012企业技术条件

3．主要用途及适用范围

仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。

4．仪器型号定义

注：YBJ-500A矿用隔爆型激光指向仪

5．使用环境

大气压：86kPa～110kPa

环境温度：-20℃～+40℃

空气相对湿度：≤95%RH（+25℃时）

含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中

在无明显破坏绝缘的气体或蒸汽的环境中

污染等级：3级
