结构和工作原理

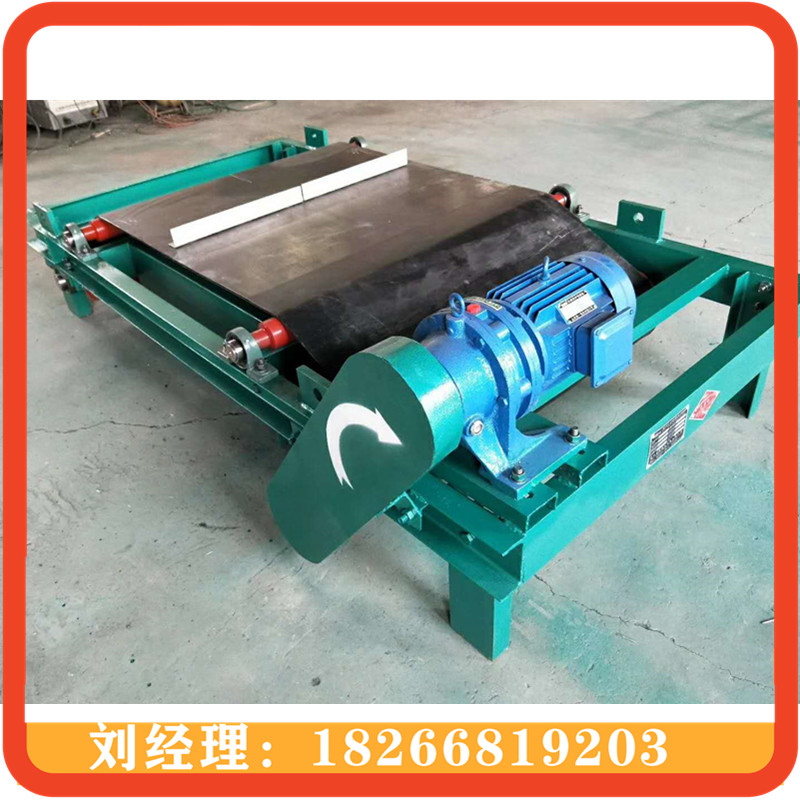

RCYD系列永磁自卸式除铁器由除铁器本体和卸铁机构两部分组成。

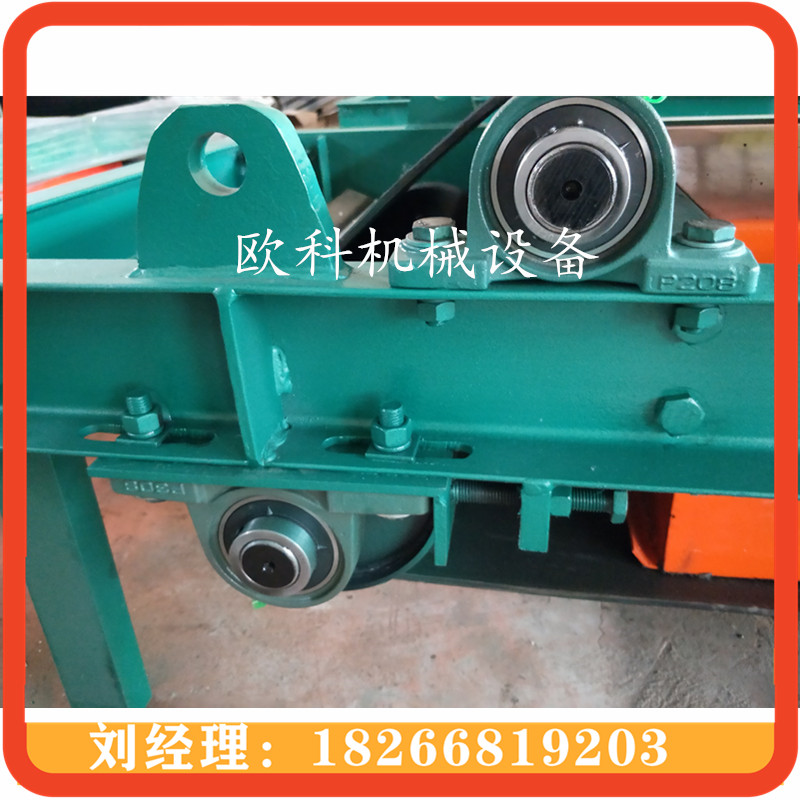

卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或

链轮)、三角带(或链条)和卸铁皮带组成。

工作原理：当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在

磁场力作用下被吸起，由运行的卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在

重力作用下掉入集铁箱中。

永磁自卸式除铁器主要技术参数

型号：RCYC（D）

适应带宽：400mm

金属矿用永磁自卸除铁器 额定吊高：150mm

适应带速：2.5米/秒

物料厚度：100mm

重量：100kg

外形尺寸：400*300*230

磁芯类别：复合磁体

永磁自卸式除铁器产品特点：

◆整机结构紧凑，体种小，构件少，便于吊装管理，经济实用，能够在狭小空间内工作。

◆总体尺寸小，可称为轻型永磁自卸式除铁器，长度、高度分别是C型；70%、80%

◆铁氧体和钕铁硼永磁材料组成复合磁第，磁场强度高、吸力强、不易退磁。

◆噪声低，皮带具有自动偏功能，并能连续吸铁、卸铁。

◆重量轻，平均不到C型重量的75%。

◆采用全密封轴承座，适应恶劣的环境。

◆无需励磁线圈及冷却系统，能耗低。

◆结构简单，维护量小，保障长期无故障运行。

◆控制部分可与皮带机连锁，实现就地手动控制和集中控制两种方式。

◆拥有防爆型
