QCZ-1型气动冲击钻上使用的钻头叫冲击钻头，其钻头规格型号主要12*300mm 、14*300mm、16*300mm的钻头和12*420mm 、14*420mm、16*420mm的冲击钻头，以及18mm、20mm、22mm、24mm、25mm等钻头。

二、【冲击式气动钻机结构篇】

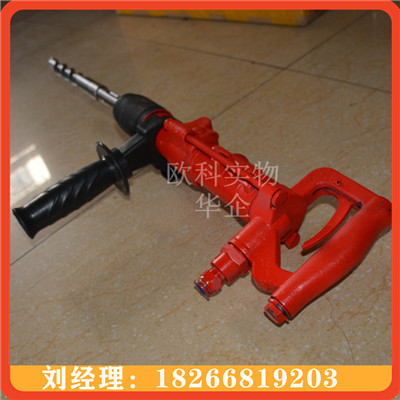

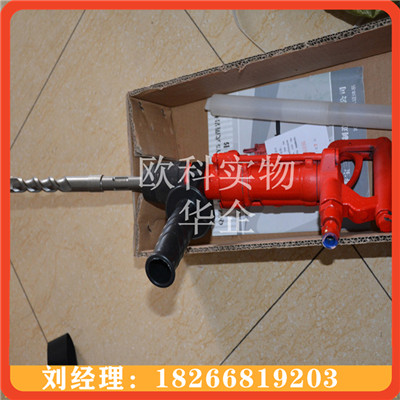

QCZ-1气动冲击钻主要由以下部分组成：

本冲击钻由柄体、压柄、气缸、推杆、机头等组成。

气动冲击钻技术参数：

型号 QCZ-1  耗气量 ≤121/s

气缸直径 34mm 活塞行程 32mm

气管内径 10mm 供气压力 0.5～0.7 Mpa

打孔深度  300mm 冲击能量  ≥2.5J

冲击频率 ≥48Hz 无负荷转速 200r/min

重 量 4.5kg 外形尺寸 366×185×76mm

配用钻头规格 φ8 φ12 φ16 φ18 φ22 φ24

气动冲击钻注意事项：

使用气动冲击钻刚开始钻孔时宜慢不宜快，因为护筒刃脚周围岩层要密实有个过程，需反复冲击挤压，因为这个位置最容易穿孔; 垂直度校正，2-3m后立即校正，气动冲击钻钻孔太深且偏差太大只有回填重来（其实规范都是假的，但有个最重要的，就是桩头周围土方挖除后，肉眼看上去一定要横竖成行）。岩层一般是倾斜，与钻机接触面位置垂直，此处位置通过回填卵石反复冲钻，直到岩层平整，怎么判断，气动冲击钻若冲下钢丝绳摆动厉害即有可能就是这种情况，容易发生卡钻，钻头倾斜倒向，孔位倾斜等
