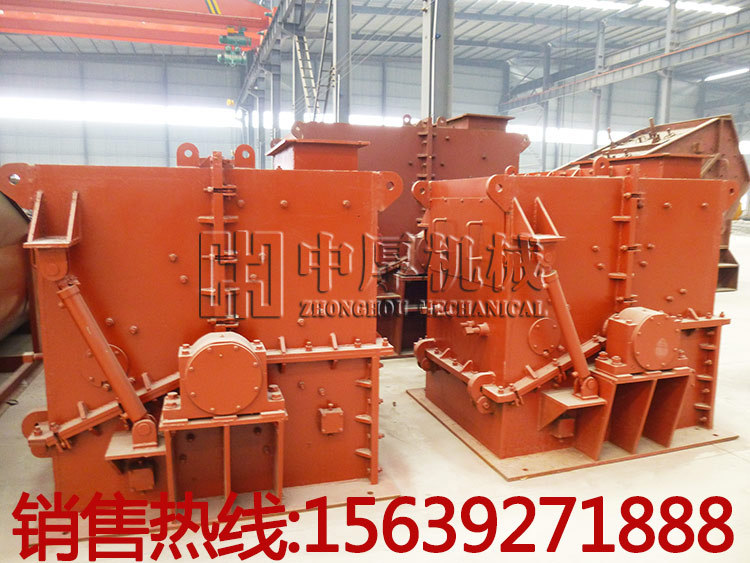

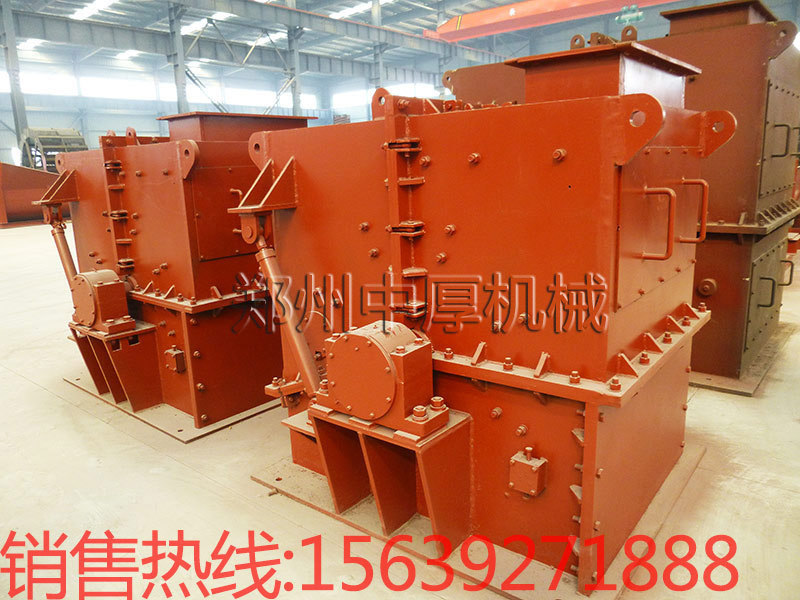

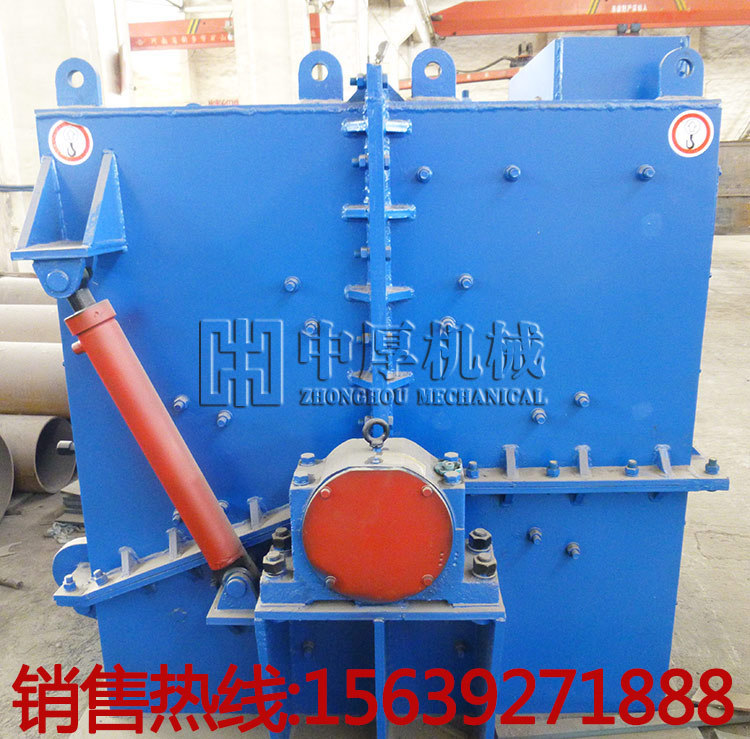

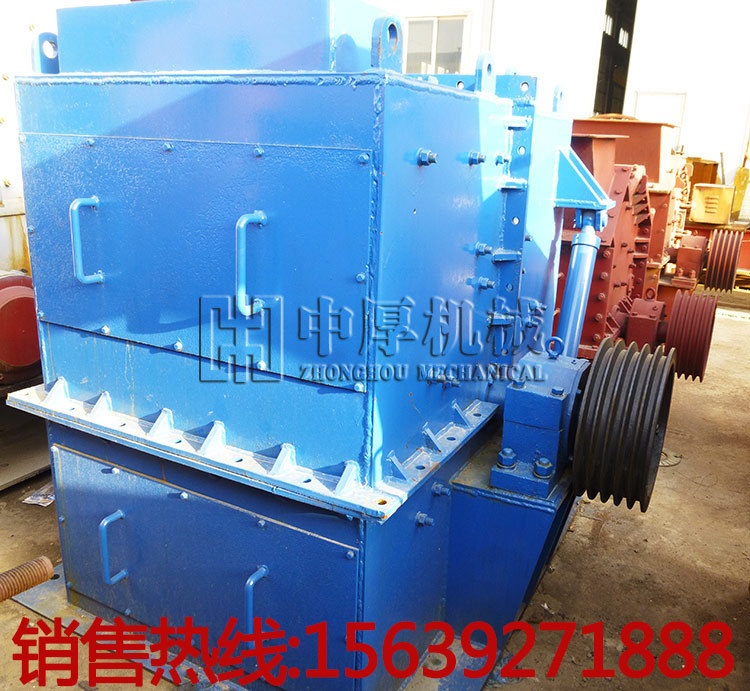

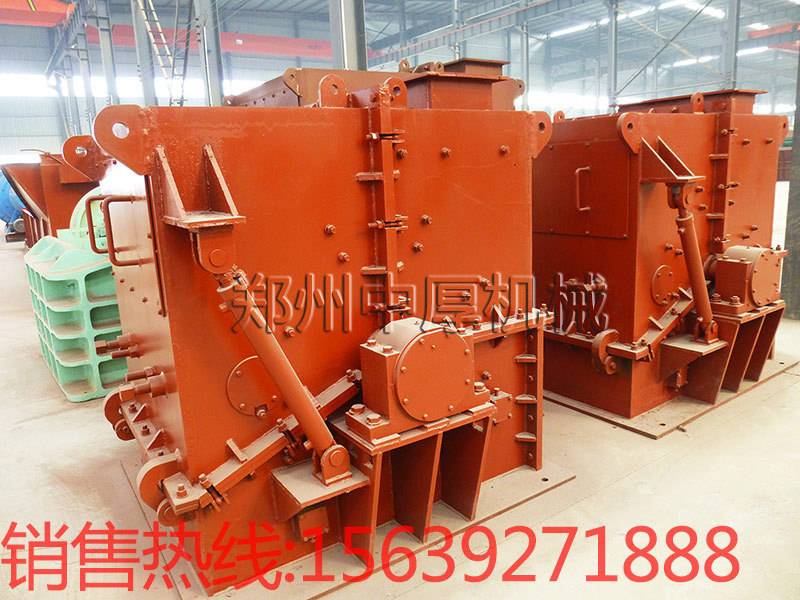

液压制砂机

液压制砂机又叫活锤液压制砂机、德式液压制砂机。液压制砂机运行性能稳定可靠，工艺简化，结构简单，维修方便，生产能力大，锤头使用寿命长。广泛应用于机制砂石料，选矿厂、高速公路，铁路，水利，机场，建筑，水泥，耐材，冶金等行业生产优良石料制砂项目。

液压制砂机工作原理：

    液压制砂机工作时，物料由给料口进入到高速运转的破碎腔里，物料受到板锤的强烈冲击以很大的速度按切线方向飞向反击板，与它冲撞破碎后，再返回转 子方向，受到板锤的第二次冲击。在此过程中，物料在破碎腔中往返多次受到互相打击、摩擦、粉碎，最后达到粒度要求从制砂机下方排出。

液压制砂机优点：

  1、简易的液压开起结构，维修换锤头不用吊车、不用吊链、不用拆装，用人少、省时省力、维修方便;

  2、本机采用大空腔多级反击衬板，增加物料锤打时间和次数，使产品破碎细度增加;

  3、可调式反击衬板、筛分式反击板;使设备增加产量、节约能耗。

  4、锤头、锤柄设计、采用合金耐磨材料、插销联接只换锤头不换锤柄、而切锤头可四次反转使用、锤头生产费用降低

  5、本机采用任以可调的筛分篦条、保持生产能力不变、增加篦条使用寿命。

  6、本机设计自动超载、超硬物料保护、物料自动排出口、使设备安全运行、减少费用。

  7、本机采用内自动环风粉碎、减少粉尘、减少阻力、节省电能。



液压制砂机内部结构

新型液压制砂机技术参数



PXJ细碎机（制砂机）	转子Φ×宽度（mm）	转子Φ×宽度（mm）	转子Φ×宽度（mm）	转子Φ×宽度（mm）	转子Φ×宽度（mm）	转子Φ×宽度（mm）	转子Φ×宽度（mm）
型号规格	800×400	800×600	800×800	1000×1000	1200×1200	1400×1400	1600×1600
进料口尺寸（mm）	400×185	500×250	550×330	1000×350	1000×400	1500×500	1600×550
进料尺寸（mm）	≤25	≤40	≤50	≤80	≤100	≤120	≤160
出料粒度（mm）	≤5	≤5	≤5	≤5	≤5	≤5	≤5
出料蓖缝调节宽度	5-20	5-20	5-20	5-20	5-20	5-20	5-20
水泥熟料（m3/h）	20-30	35-40	35-45	45-55	80-110	100-110	100-150
石灰石(m3/h)	30-45	40-55	50-65	60-75	80-100	90-100	100-150
玻璃砂	35-45	45-55	55-65	65-75	80-100	90-120	120-150
配备功率（mm）	45	55	75	90	110	132	160-180
